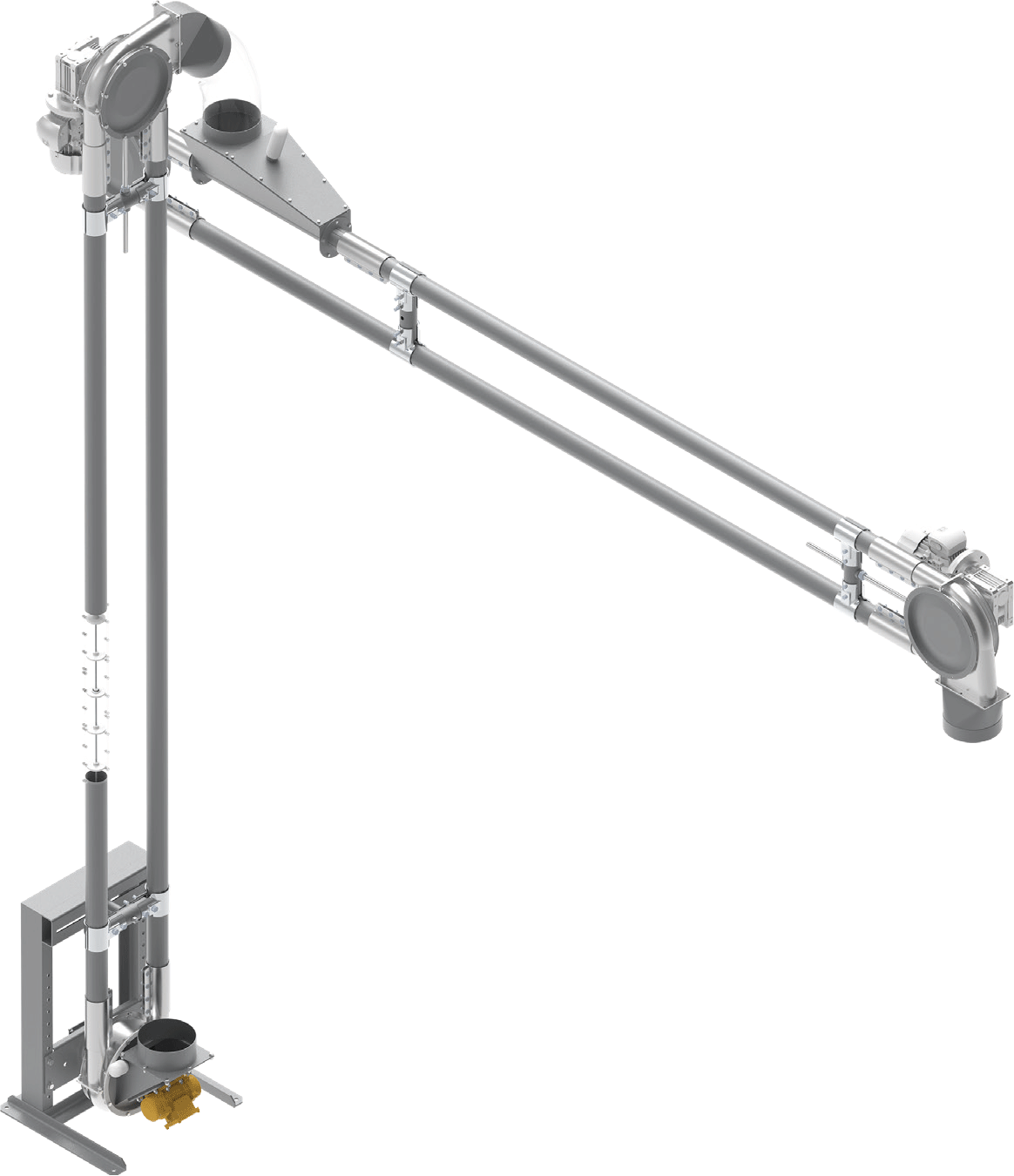

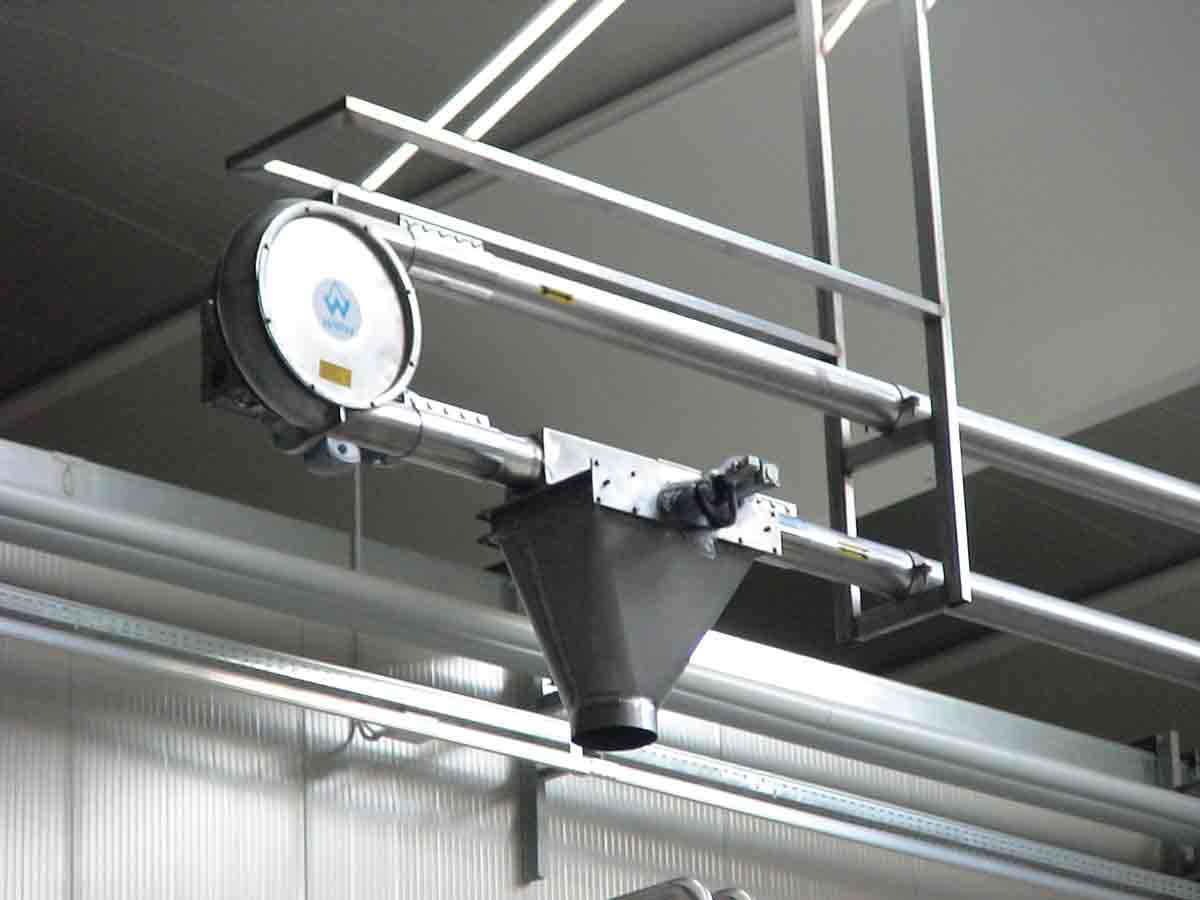

Convogliatore aeromeccanico TVE
Il convogliatore ad alta velocità specializzato nel trasporto ad alta portata
Il convogliatore aero-meccanico TVE è progettato per il trasporto rapido e sicuro di polveri e materiali sfusi lungo percorsi verticali, orizzontali o misti senza l’utilizzo di compressori o filtri.

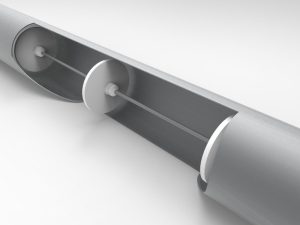

Utilizza una fune ad alta velocità con dischi, che genera uno spostamento d’aria interno al tubo, fluidificando il materiale e consentendone il trasferimento senza miscelazione né rottura.
Leggero, compatto ed efficiente, il TVE è perfetto per impianti ad alta produttività, anche in ambienti con poco spazio o da servire in quota.
La rotazione ad alta velocità della fune con dischi crea un effetto di trascinamento aerodinamico. Il sistema funziona senza pressurizzazione esterna, risultando più semplice da gestire rispetto ai sistemi tradizionali.
Richiedi una consulenza tecnica specializzata
Alcuni materiali di costruzione
Tubi e Accessori
- Acciaio al carbonio zincato
- Acciaio INOX
Curve
- Acciaio al carbonio
- Acciaio INOX AISI 304 o AISI 316
Interni curva
- Ferro temprato
- Acciaio INOX AISI 304 o AISI 316
Funi
- Acciaio al carbonio
- Acciaio INOX AISI 304 o AISI 316
Dischi Fune
- Hytrel
- Nylon caricato vetro
- In base alle esigenze
Specifiche tecniche
| Modello | Potenza installata | Portata (fino a) |
|---|---|---|
| TVE 76 Ø | 1,5 / 2,2 kW | 15 m3/h |
| TVE 114 Ø | 2,2 / 3 kW | 35 m3/h |
Principali configurazioni disponibili
TVE-CV Verticale
Il design razionale garantisce al sistema efficienza e versatilità grazie alla possibilità d’orientamento del convogliatore da 0° a 90°.

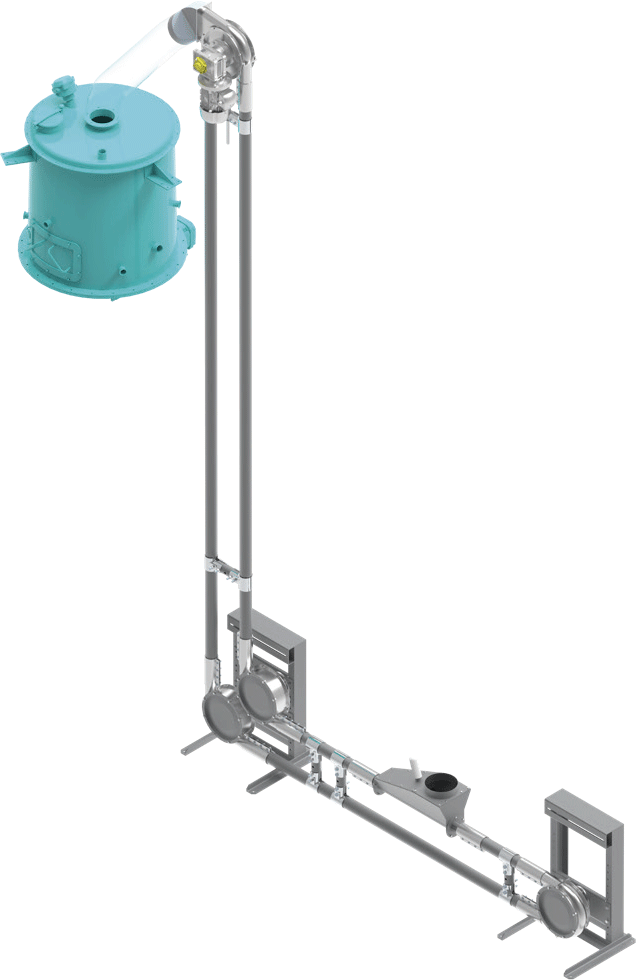

TVE-COV Orizzontale / Verticale
La configurazione dei tubi con un primo tratto orizzontale e il secondo tratto verticale (o viceversa) può presentarsi con più ingressi e una sola uscita. Le tubazioni possono essere affiancate orizzontalmente o verticalmente.
TVE-BCV Bidirezionale Verticale
Con questa soluzione si possono alimentare due utenze, invertendo semplicemente la rotazione della motorizzazione.
TVE Carrellato
Un’opzione che consente di spostare agevolmente una piccola linea aeromeccanica per utilizzarla in varie postazioni senza doverla fissare in un unico luogo.
Principali componenti dell'impianto
Componenti generali

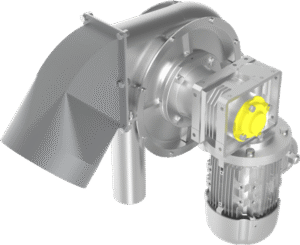

Testata di comando

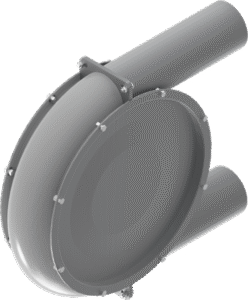

Testata di rinvio
Giunto tubo

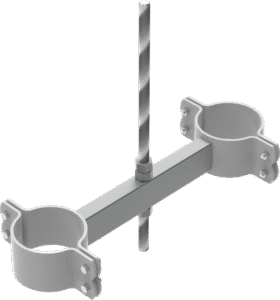

Tensionatore
Componenti di carico

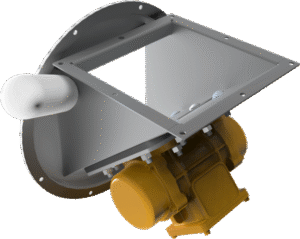

Ingresso vibrato
Bocca a sigaro (LHG)
Componenti di scarico

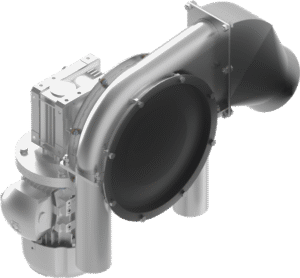

Curva con scarico

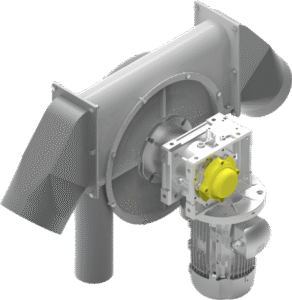

Curva con doppio scarico
Accessori
