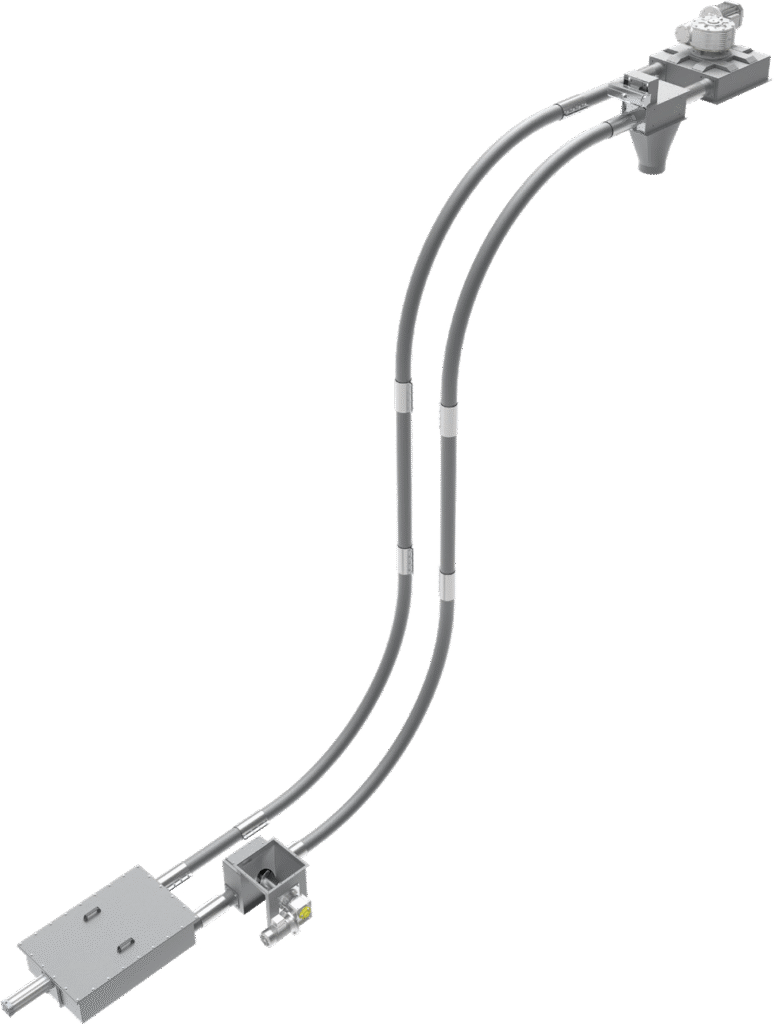

Convogliatore meccanico CMC

Soluzione compatta per il trasporto meccanico di polveri e granuli in spazi ridotti

Il convogliatore meccanico CMC rappresenta una variante della linea UNI. La sua caratteristica principale è l’impiego di una curva motorizzata per trasmettere il movimento alla catena, eliminando la necessità di un gruppo traino tradizionale.
Questa configurazione lo rende particolarmente adatto a layout complessi con aree sopraelevate o ambienti dove lo spazio è limitato.

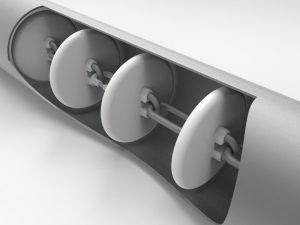

Il materiale viene movimentato all’interno di tubazioni chiuse grazie a una catena dotata di dischi, trascinata dalla curva motorizzata.
Lo scarico avviene per gravità e come il carico può avvenire in più punti.

Tutti i componenti sono compatibili con gli accessori della linea UNI, garantendo continuità tecnica e manutenzione semplificata.

Richiedi una consulenza tecnica specializzata

Alcuni materiali di costruzione

Tubi e Accessori

Acciaio al carbonio
Acciaio INOX AISI 304 o AISI 316

Curve

Acciao al carbonio
Acciaio INOX AISI 304 o AISI 316
Fusione di Alluminio

Interni curva

Ghisa
Alluminio (con certificazione alimentare)
Acciaio al carbonio/Acciaio INOX

Catena

Acciaio al carbonio
Acciaio INOX AISI 304 o AISI 316

Dischi Catena

Nylon
Nylon caricato vetro
Sipolprene

Specifiche tecniche

Modello	Potenza installata	Portata (fino a)
CMC 114 Ø	4 kW	10 m3/h
CMC 168 Ø	5,5 kW	25 m3/h
CMC 273 Ø	7,5 kW	60 m3/h

Principali componenti dell'impianto

Carico

Bocca a sigaro (LHG)

Bocca di carico semplice e flessibile, adatta per tutti i convogliatori.

Tramoggia dosatrice a gravità (TRB)

Tramoggia di carico con sportello per il dosaggio manuale del materiale.

Tramoggia dosatrice motorizzata (LHM)

Tramoggia dotata di coclea motorizzata per l’inserimento parcellizzato del materiale nella linea.

Scarico

Scarico libero

Semplice, compatto ed economico permette la discesa del materiale.

Scarico con chiusura a ghigliottina

Questo scarico permette una selezione automatica per la distribuzione del materiale tramite ghigliottina.

Scarico rotativo

Lo scarico rotativo, che può essere azionato in modo automatico pneumaticamente o elettricamente, consente la discesa selettiva del materiale con chiusura semplice o ermetica.

Componenti

Curva folle

Tutte le curve dell’impianto non sono motorizzate e i modelli standard prevedono angolazioni di 45°, 90°, 180°. Le altre angolazioni si definiscono su esigenza specifica.

Giunto tubo

Sono rapidi da installare e garantiscono la robustezza della connessione oltre alla non fuoriuscita di polvere in ambiente e la continuità elettrica per la messa a terra.

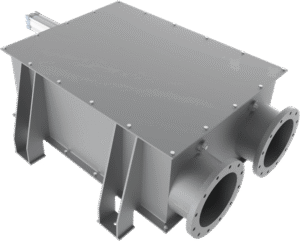

Testata di rinvio con tensionamento

Curva folle che può essere a 90° o 180° per il corretto percorso dell’impianto. Può presentare il sistema di tensionamento della catena.

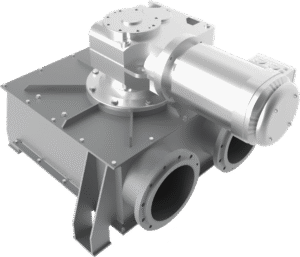

Testata di comando

Curva dotata di motore e riduttore per la movimentazione della catena all’interno della linea

Accessori

Valvola deviatrice

Valvola ad azionamento pneumatico che indirizza il materiale in una o nell’altra direzione.

Rompi-ponte

Speciale macchina per evitare la formazione di ponti del materiale.

Rotospazzole

Set di spazzole rotanti per la completa pulizia di tutta la catena.

Specola visiva

Sezione trasparente di tubo opzionale per consentire l’ispezione della fune o della catena all’interno della linea.
