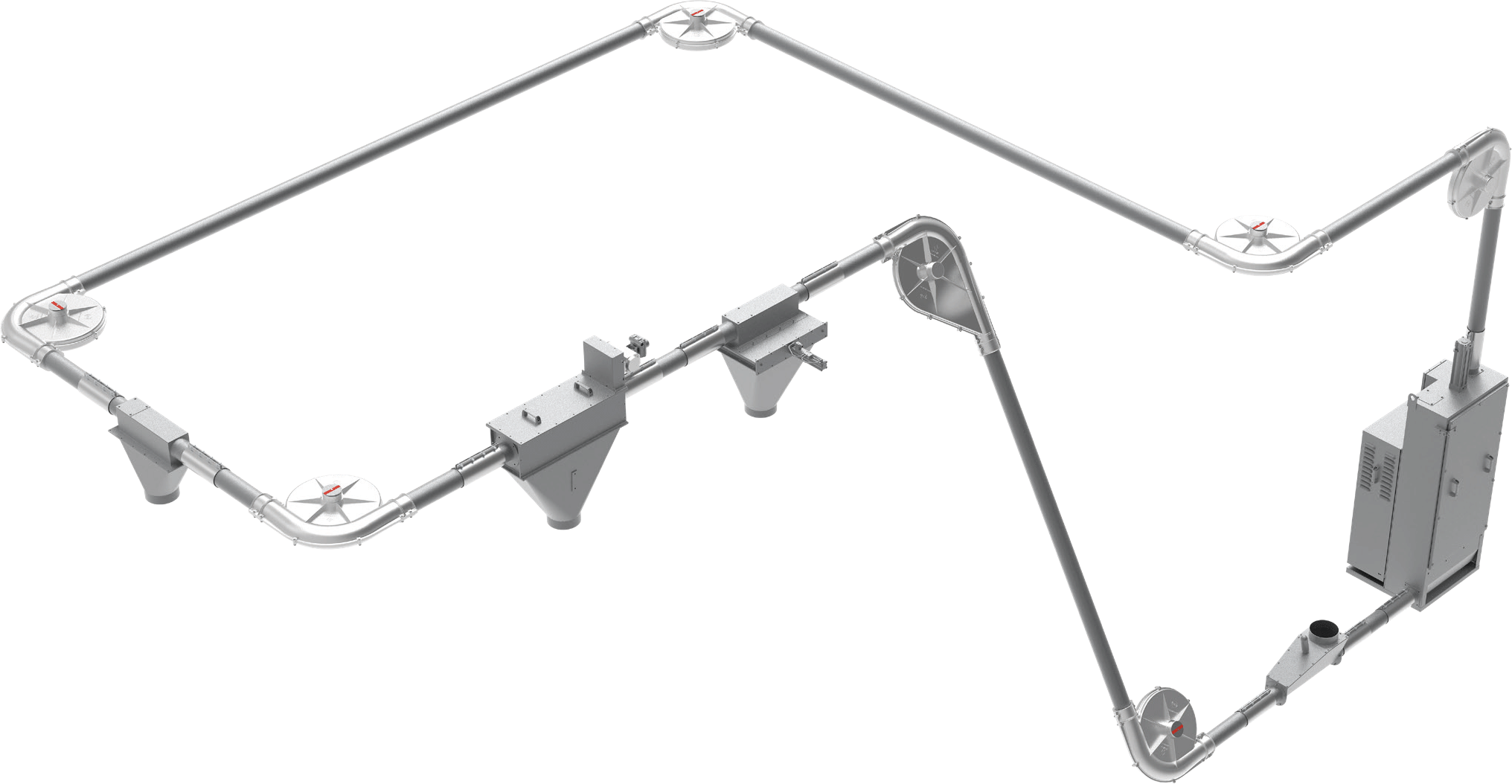

Convogliatore meccanico UNI
Trasporto continuo, preciso e sicuro di polveri e materiali sfusi su percorsi lunghi

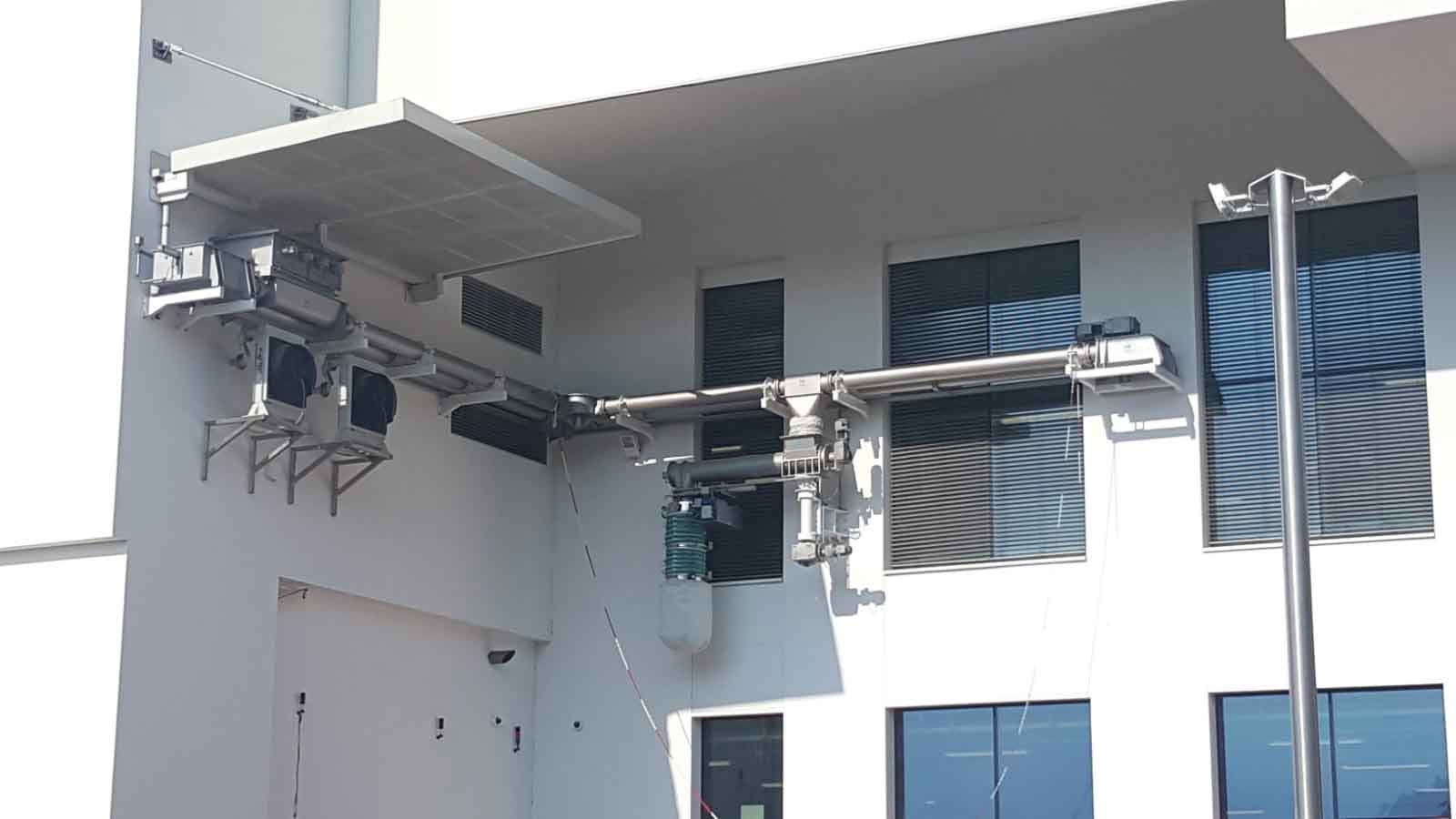

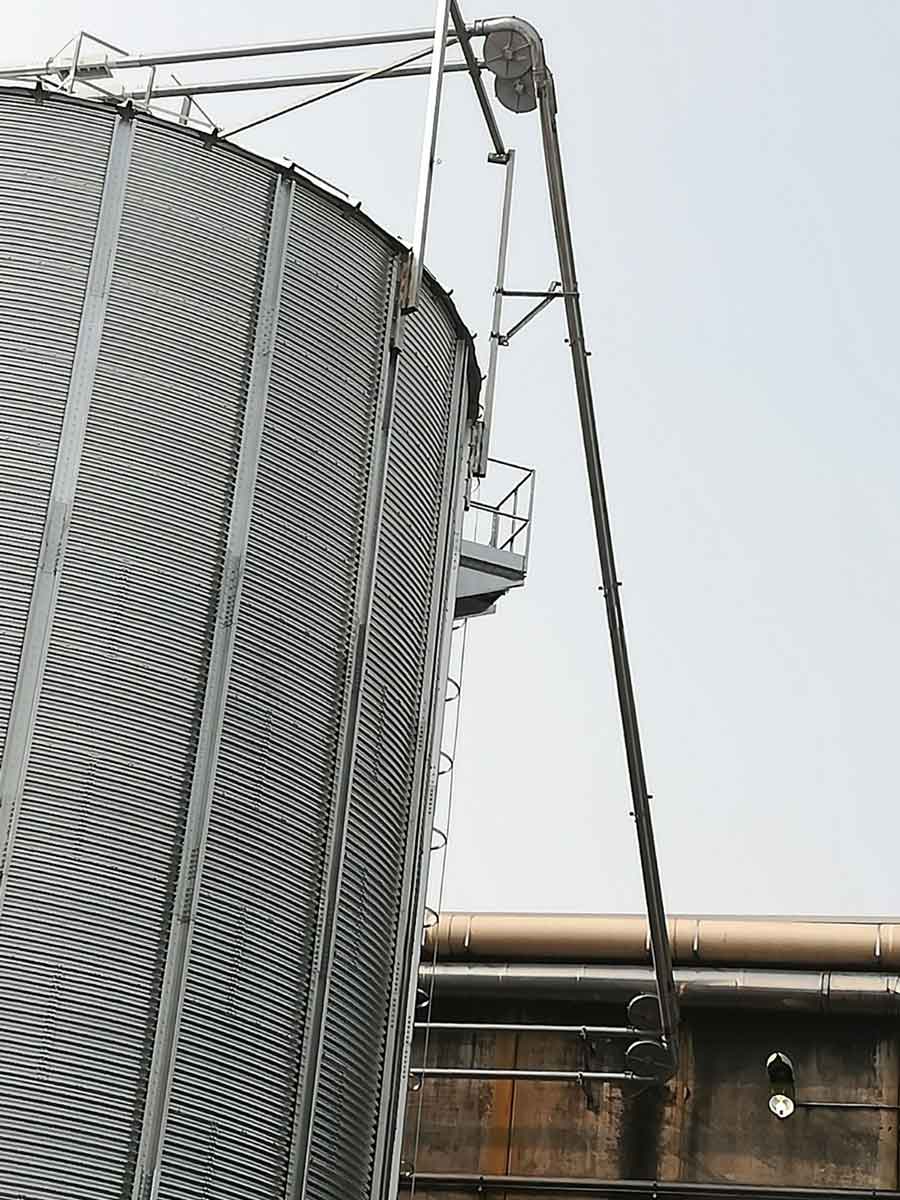

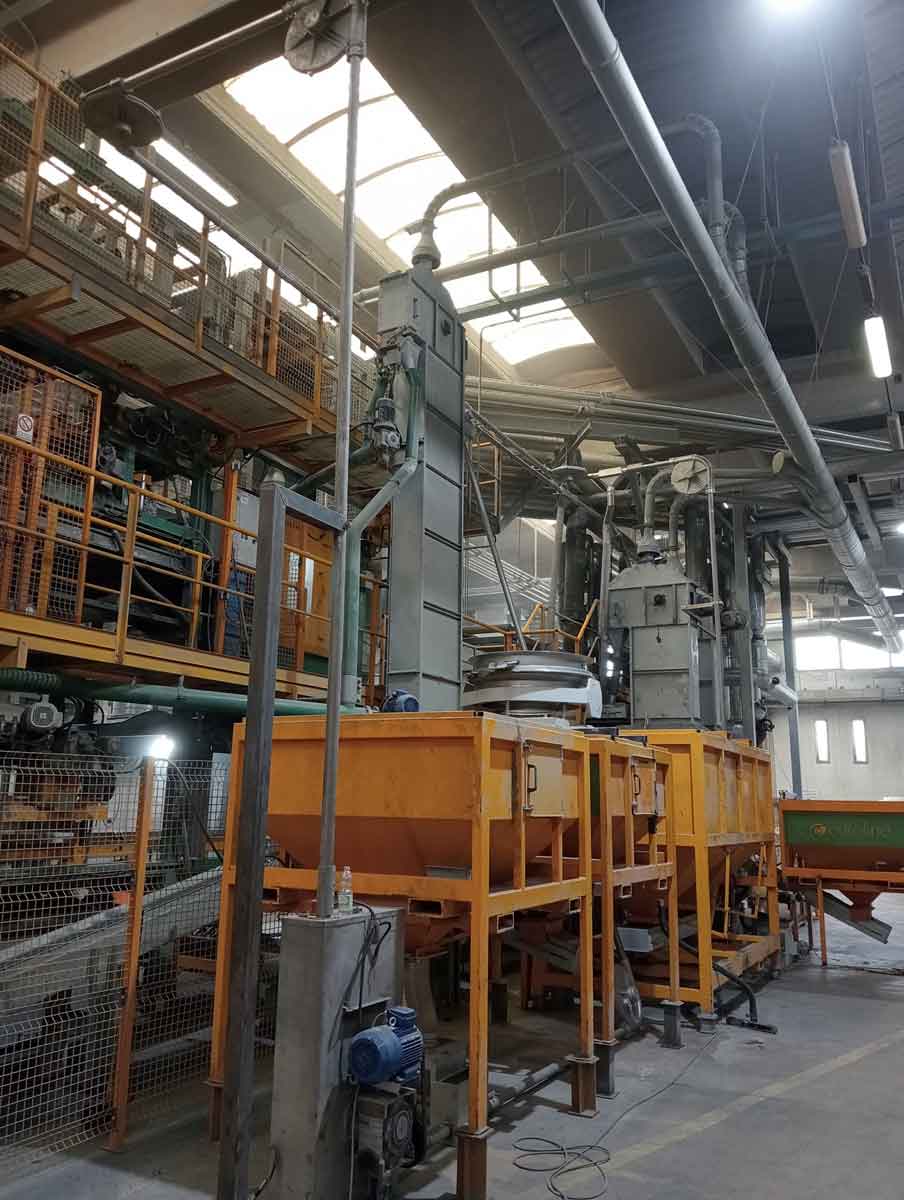

Il convogliatore meccanico UNI è la soluzione ideale per il trasporto e la distribuzione multipunto controllata di polveri e granuli in impianti industriali complessi.
Basato su una catena interna dotata di dischi e azionata da un gruppo di traino, questo sistema consente:
- La movimentazione meccanica del materiale all’interno di un circuito chiuso, lungo anche oltre 200 metri;
- Il carico multipunto, il trasporto e la distribuzione del materiale in differenti punti grazie a sistemi di scarico (liberi, a ghigliottina o rotativi).
Richiedi una consulenza tecnica specializzata
Alcuni materiali di costruzione
Tubi e Accessori
- Acciaio al carbonio
- Acciaio INOX AISI 304 o AISI 316
Curve
- Acciao al carbonio
- Acciaio INOX AISI 304 o AISI 316
- Fusione di Alluminio
Interni curva
- Ghisa
- Alluminio (con certificazione alimentare)
Catena
- Acciaio al carbonio
- Acciaio INOX AISI 304 o AISI 316
Dischi Catena
- Nylon
- Nylon caricato vetro
- Poliestere
Specifiche tecniche
| Modello | Potenza installata | Portata (fino a) |
|---|---|---|
| UNI 48 Ø | 1,5 kW | 1,5 m3/h |
| UNI 60 Ø | 1,5 / 2,2 kW | 2,6 m3/h |
| UNI 76 Ø | 3 kW | 5,5 m3/h |
| UNI 114 Ø | 4 kW | 10 m3/h |
| UNI 168 Ø | 5,5 kW | 25 m3/h |
| UNI 273 Ø | 7,5 kW | 60 m3/h |
Principali componenti dell'impianto
Carico

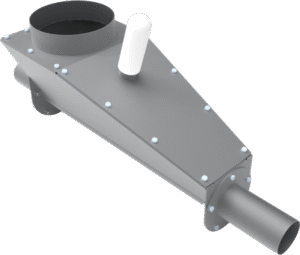

Bocca a sigaro (LHG)
Bocca di carico semplice e flessibile, adatta per tutti i convogliatori.

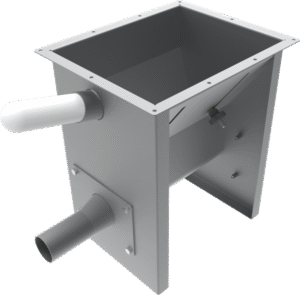

Tramoggia dosatrice a gravità (TRB)
Tramoggia di carico con sportello per il dosaggio manuale del materiale.

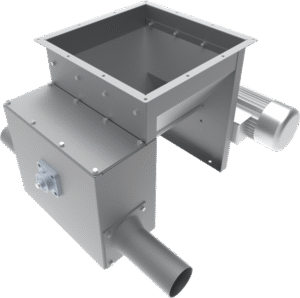

Tramoggia dosatrice motorizzata (LHM)
Tramoggia dotata di coclea motorizzata per l’inserimento parcellizzato del materiale nella linea.
Scarico

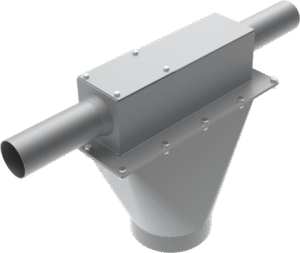

Scarico libero
Semplice, compatto ed economico permette la discesa del materiale.

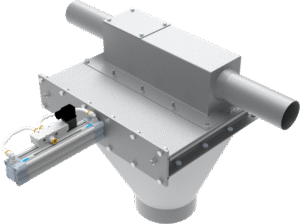

Scarico con chiusura a ghigliottina
Questo scarico permette una selezione automatica per la distribuzione del materiale tramite ghigliottina.

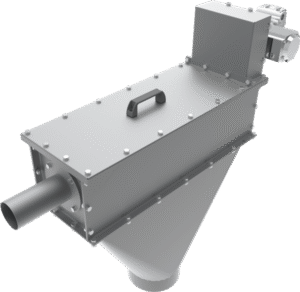

Scarico rotativo
Lo scarico rotativo, che può essere azionato in modo automatico pneumaticamente o elettricamente, consente la discesa selettiva del materiale con chiusura semplice o ermetica.
Componenti

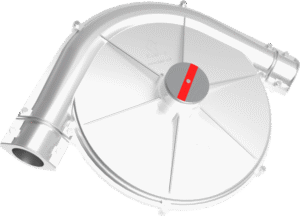

Curva folle
Tutte le curve dell’impianto non sono motorizzate e i modelli standard prevedono angolazioni di 45°, 90°, 180°. Le altre angolazioni si definiscono su esigenza specifica.

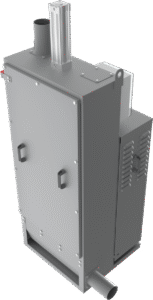

Gruppo di traino
I gruppi di traino imprimono il moto alla catena nell’impianto. Uno sportello di ampie dimensioni consente di ispezionare l’interno. Si possono posizionare sia in ambienti interni che esterni. Il tensionamento della catena avviene tramite molla o pistone pneumatico.
Curva tangente
Curva folle a 90° per favorire il deflusso del materiale.

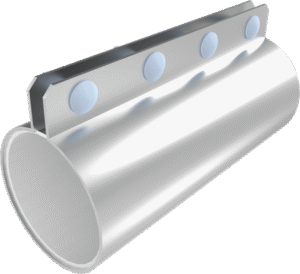

Giunto tubo
Sono rapidi da installare e garantiscono la robustezza della connessione oltre alla non fuoriuscita di polvere in ambiente e la continuità elettrica per la messa a terra.
Accessori

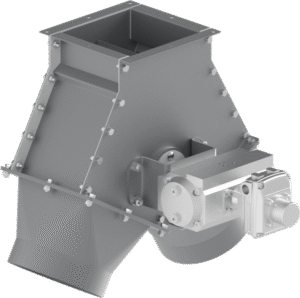

Valvola deviatrice
Valvola ad azionamento pneumatico che indirizza il materiale in una o nell’altra direzione.
Rompi-ponte
Speciale macchina per evitare la formazione di ponti del materiale.
Rotospazzole
Set di spazzole rotanti per la completa pulizia di tutta la catena.
Specola visiva
Sezione trasparente di tubo opzionale per consentire l’ispezione della fune o della catena all’interno della linea.
